17-7PH半奥氏体沉淀硬化不锈钢热轧棒材

17-7PH半奥氏体沉淀硬化不锈钢热轧棒材

中文名称 半奥氏体沉淀硬化不锈钢

英文名称 semi-austenitic precipitation hardening stainless steel

定　　义 固溶态组织基体为奥氏体(有利于成型及焊接)，经调整热处理和/或冷处理后使奥氏体转变为马氏体，并经时效处理析出金属间化合物或碳氮化物进一步强化的高强度不锈钢。

应用学科 材料科学技术（一级学科），金属材料（二级学科），钢铁材料（三级学科），钢铁材料品种（四级学科）

半奥氏体沉淀硬化不锈钢。碳含量一般在0.1%左右，为改进铸造性能铸造钢的碳含量大于0.1%；他点的控制是本钢设计的关键，这类钢在固溶处理后为奥氏体组织，在此状态下进行加工、成形、焊接。在调整处理(碳化物析出过程)后马氏体点升高，降到室温后为马氏体组织或再通过简单的低温处理(-72℃)后转变成马氏体(即马氏体点在-72℃以上)；铬含量一般在14%以上，以保证良好的不锈性和耐蚀性；选择合适的铬、镍当量配比以降低钢中δ-铁素体的含量；钢中含有适量沉淀硬化元素。如钼、钛、铝、铌、铜等。有时钢中含钴，这一方面可以促进钼的强化作用，同时又不影响Ms点。

图1 0Cr17Ni7TiAl钢的热处理工艺

图2 0Cr17Ni4Cu4Nb钢的热处理工艺

(3)奥氏体沉淀硬化不锈钢。选择合适的铬、镍当量配比，使其形成非常稳定的奥氏体组织；为了弥补奥

图3半奥氏体沉淀硬化不锈钢热处理工艺

氏体强度的不足，通过加入铝、钛以形成Ni3Al、Ni3Ti，或加入磷形成M23(C+P)6而进行强化。

热处理工艺

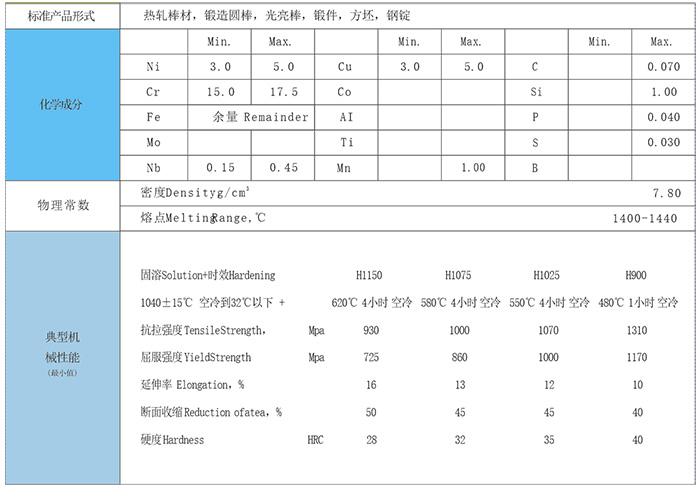

(1)马氏体沉淀硬化不锈钢。以OCrl7NiTiAl(Stainless W)和OCrl7Ni4Cu4Nb为例其热处理工艺如图1和图2所示。

(2)半奥氏体沉淀硬化不锈钢。以0Cr15Ni7Mo2Al为例，其热处理工艺如图3所示。

(3)奥氏体沉淀硬化不锈钢。以0Cr15Ni25Ti2MoAlVB为例其热处理工艺

如图4所示。

图4 oCr15Ni25Ti2MoAlVB钢的热处理工艺
